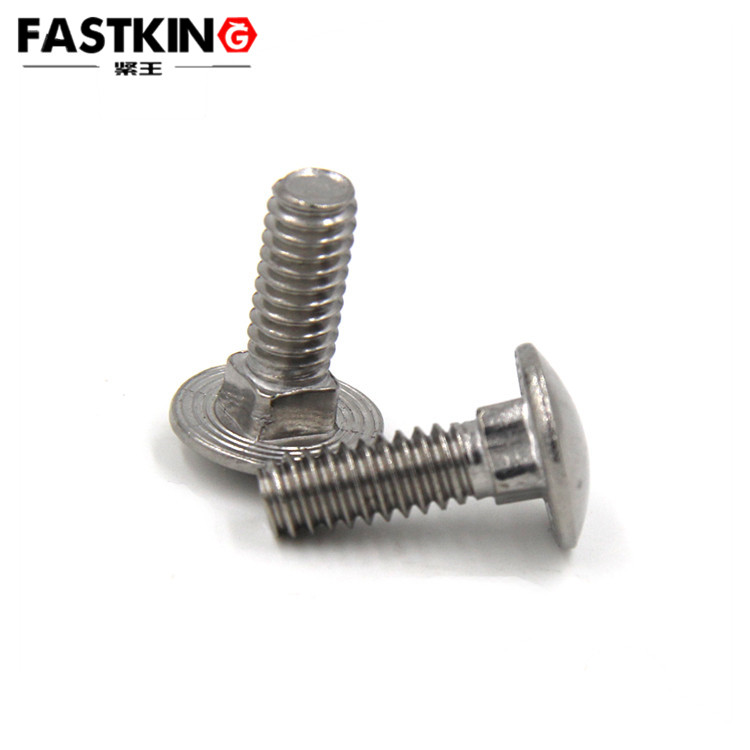

Болт мебельный с большой полукруглой головкой и квадратным подголовником DIN 603

Болт мебельный с большой полукруглой головкой и квадратным подголовником DIN 603

Мебельные болты с квадратным подголовником: с большой полукруглой головкой (DIN 603 / GB 14) и с малой полукруглой головкой (GB/T 12-85). Применяются с гайкой для соединения деталей со сквозными отверстиями.

Размеры

По GB/T 14 для M10: диаметр головки около 20 мм, высота 7,5 мм, сторона квадратного подголовника 11 мм — повышенная несущая способность и позиционирование. DIN 603: головка 19 мм, точность резьбы 5g — для оборудования на экспорт в ЕС. По GB/T 12-85 (малая головка, M10): 15 мм / 5 мм / 10 мм — низкий профиль для ограниченного пространства.

Дюймовые аналоги

Американские мебельные болты ANSI B18.5 (например, 1/4" — головка 12,7 мм, квадрат 7,1 мм) близки к метрическим M6, но не взаимозаменяемы.

Применение

Мебель, деревянные и стальные конструкции, столярные изделия. Поставка оптом с завода.
