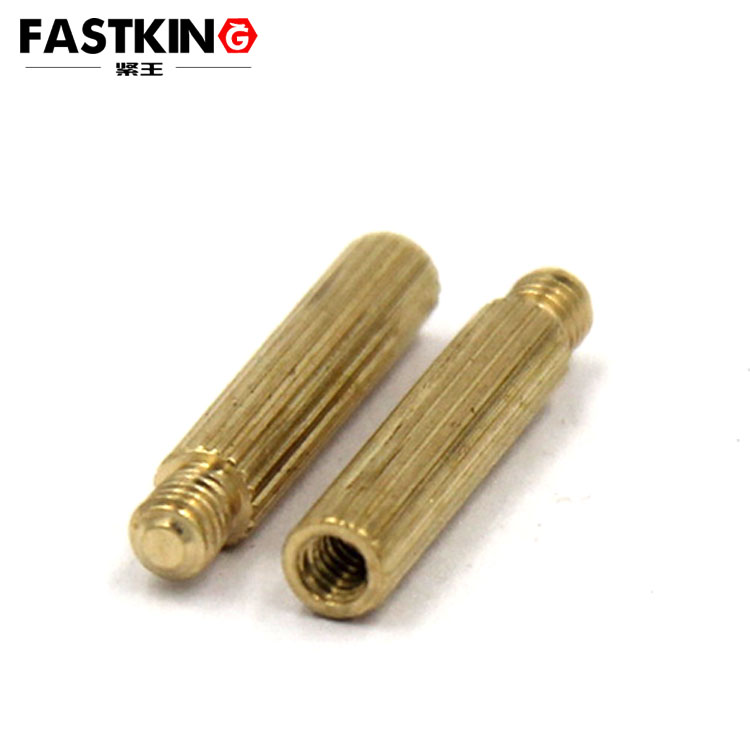

滚花圆形铜隔离柱

一，产品材质

滚花圆形铜隔离柱采用优质黄铜材料制成，常用牌号包括 H59、H62、C3604 等国标环保黄铜，符合 ROHS 认证要求。黄铜材质赋予产品以下核心优势：

• 导电性能优异：铜材天然具备良好的导电性，可作为 PCB 板之间的电气连接桥梁，实现等电位连接
• 导热性能好：有助于将 PCB 板产生的热量传导至外壳或安装面，提升设备散热效率
• 机械强度适中：兼顾强度与可加工性，不易断裂变形，可承受常规紧固力矩
• 耐腐蚀性强：表面可进行镀镍、镀铜、钝化或保持本色处理，适应多种使用环境
• 易于加工：车削、攻牙、滚花性能好，保证螺纹精度和尺寸稳定性

二，滚花工艺特点

滚花工艺是这款产品的核心技术。通过在铜柱外表面压制出均匀细密的直纹、斜纹或网纹花纹，实现了多重功能：

• 增强结合力：花纹增大与接触面的摩擦力，防止安装时打滑空转
• 提高扭矩传递：可承受更大的拧紧力矩，确保连接牢固可靠
• 便于手工操作：无需专用工具即可快速安装拆卸，提高工作效率
• 美观整齐：花纹均匀清晰，提升产品整体质感和专业度

花纹样式可根据需求定制，包括直纹、斜纹、网纹、八字纹等多种选择，满足不同应用场景的需求。

三，产品结构

滚花圆形铜隔离柱常见规格为 M2、M2.5、M3、M4、M5、M6 等，结构形式主要包括：

• 单通式（单头）：一端封闭，一端内螺纹，适用于单向支撑固定
• 双通式（双头）：两端贯通内螺纹，可实现双向连接或多层板堆叠
• 阴阳螺柱：一端外螺纹、一端内螺纹，便于串联安装

产品高度从 3mm 到 50mm 不等，外径通常为 3.2mm-6mm，可根据实际需求定制加工。部分产品采用 PEM 标准，适用于钣金紧固场景。

四，应用领域

滚花圆形铜隔离柱广泛应用于以下场景：

• 电子设备组装：PCB 主板固定、电路板支撑隔离、外壳连接
• 电脑机箱：主板安装柱、硬盘支架固定、扩展卡支撑
• 安防监控：摄像头底座固定、支架连接、设备内部结构支撑
• 通讯设备：路由器、交换机内部 PCB 板固定
• LED 照明：灯板固定、散热器连接
• 自动化设备：控制板固定、内部组件装配
• 仪器仪表：精密设备内部结构固定、面板安装

五，核心作用

滚花圆形铜隔离柱在 PCB 装配中主要发挥以下作用：

• 机械支撑：将 PCB 板牢固固定在预定位置，防止移动、振动或脱落
• 保持间距：将 PCB 抬离安装表面，为背面元器件（如焊点、SMT 元件）留出安全空间，避免短路或被挤压
• 电气连接：铜材导电性可实现多层 PCB 板之间的等电位连接
• 散热辅助：将 PCB 产生的热量传导至外壳，提升整体散热性能

六，选购要点

选购滚花圆形铜隔离柱时应注意：

1. 材质确认：选择国标环保黄铜，避免劣质杂铜或铜包铁材质
2. 规格匹配：根据安装需求选择合适的螺纹规格（M2-M6）和高度
3. 结构类型：确认单通或双通结构，确保与安装方式匹配
4. 花纹样式：根据使用场景选择直纹、斜纹或网纹
5. 表面处理：根据使用环境选择本色、镀镍、镀铜或钝化处理
6. 批量供应：常规用量建议批量采购，降低成本，价格通常在 0.05-0.4 元/件

七，安装建议

安装时建议使用合适的螺丝刀或扳手，避免过度拧紧导致螺纹损坏。对于 PCB 板安装，需确保隔离柱高度与板底元件高度匹配，留有足够的间隙。多层 PCB 板堆叠应用中，可配合不同高度的隔离柱使用，实现稳定固定与电气连接。

选购来找 珠海佳力五金制品有限公司

珠海佳力五金制品有限公司专业生产经营各类高品质紧固件产品，滚花圆形铜隔离柱规格齐全、现货充足，支持非标定制加工。公司采用全自动精密车床生产，确保每件产品螺纹精准、滚花均匀、质量稳定可靠。欢迎咨询采购！
