Рифленые круглые латунные дистанционные стойки для печатных плат

Рифленые круглые латунные дистанционные стойки

Дистанционные латунные стойки с рифленой поверхностью – специальный крепеж для монтажа печатных плат. Изготовлены из экологической латуни марок H59, H62, C3604, соответствуют стандарту RoHS.

Преимущества латунного материала

1. Отличная электропроводность: обеспечивает эквипотенциальное соединение между платами PCB;

2. Высокая теплопроводность: отводит тепло от печатных плат на корпус оборудования;

3. Оптимальная механическая прочность: не деформируется при стандартном затягивающем моменте;

4. Высокая коррозионная стойкость: возможна обработка поверхности никелированием, меднением, пассивацией или оставление натурального вида;

5. Легкость обработки: стабильная точность резьбы при токарной обработке и накатке рифлений.

Особенности технологии накатки рифлений

На внешней поверхности стойки формируются равномерные прямые, косые или сетчатые рифления под заказ.

• Увеличивают силу трения, исключают прокручивание при монтаже;

• Выдерживают повышенный крутящий момент, гарантируют прочное соединение;

• Позволяют быстро устанавливать и снимать без специального инструмента;

• Придают изделию аккуратный профессиональный внешний вид.

Конструктивные типы и размеры

Стандартная резьба M2, M2.5, M3, M4, M5, M6; высота от 3 мм до 50 мм, внешний диаметр 3.2–6 мм, возможна индивидуальная подгонка размеров:

1. Односторонняя сквозная стойка: один конец закрыт, внутреняя резьба с другой стороны, для односторонней фиксации;

2. Двусторонняя сквозная стойка: резьба с двух сторон, под многослойные печатные платы;

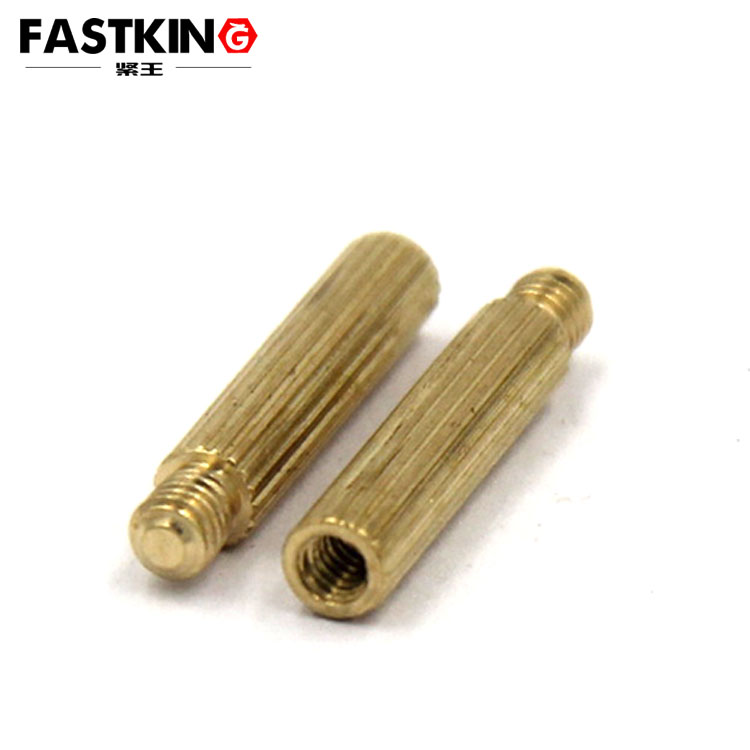

3. Комбинированная стойка: внешняя резьба с одного края, внутренняя с другого, для последовательного монтажа.Некоторые модели соответствуют стандарту PEM для монтажа на листовом металле.

Сферы применения

Монтаж печатных плат, корпуса компьютеров, системы видеонаблюдения, маршрутизаторы и коммутаторы, светодиодное освещение, автоматизированное оборудование, измерительные и медицинские приборы.

Основные рабочие функции

1. Механическая опора: надежная фиксация платы от смещения и вибрации;

2. Дистанцирование: создает зазор под платой для электронных компонентов, предотвращает короткое замыкание;

3. Электрическое соединение: эквипотенциальная связь между несколькими платами;

4. Теплоотвод: передача избыточного тепла от платы на корпус устройства.

Рекомендации при покупке

Выбирайте стойки из сертифицированной экологической латуни, избегайте некачественных медно-железных сплавов. Подбирайте тип конструкции и рифления под условия эксплуатации, выбирайте покрытие поверхности по среде работы. Оптовая закупка снижает стоимость, цена одной детали от 0,05 до 0,4 юаня.

Правила монтажа

Не прикладывайте чрезмерное усилие при затягивании, чтобы не повредить резьбу. Высота стойки должна соответствовать размеру компонентов под печатной платой, для многослойной сборки используйте стойки разной высоты.

Поставщик

Производитель – компания Чжуцзяй Цзяли Hardware под брендом FASTKING. Полный ассортимент размеров всегда в наличии, изготовление на автоматических токарных станках с контролем точности резьбы и равномерности рифлений. Принимаем оптовые заказы и изготовление нестандартных размеров.
