Шестигранные болты с отверстием в головке

Запрос цены онлайн

1. Определение и конструктивные особенности

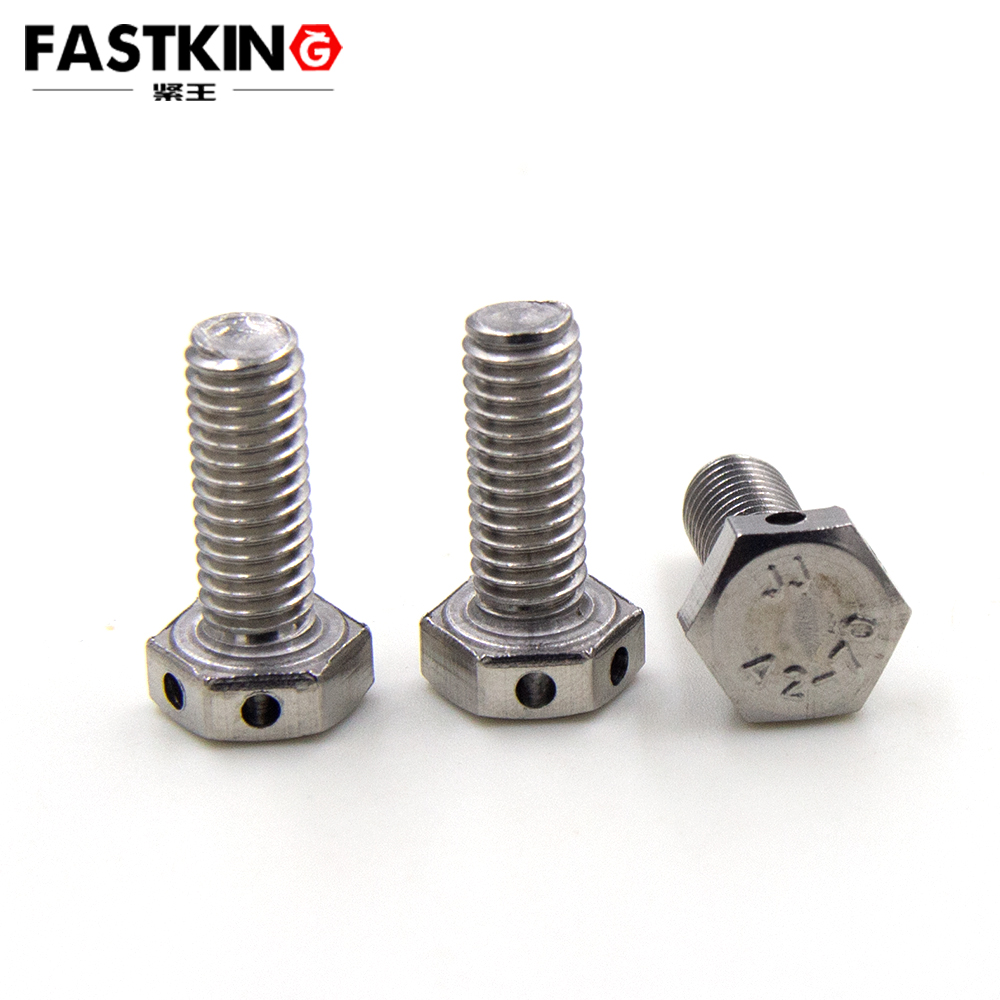

Шестигранные болты с осевым сквозным отверстием в головке относятся к специализированному крепежу. Отверстие в головке позволяет пропускать трос, шплинт или стальной канат для дополнительной фиксации, стопорения или подвески деталей.По точности изготовления делятся на два класса:

• Класс А: высокая точность, применяется при строгих допусках размеров;

• Класс Б: стандартная точность для обычных промышленных операций.Стандартный ряд резьбы охватывает диаметры от M5 до M48, доступны модификации с тонким стержнем и мелкой резьбой, закрывают все потребности промышленного монтажа.

2. Основные сферы применения

Данный тип болтов востребован в любых объектах, где требуется дополнительная блокировка от самопроизвольного откручивания или организация точек подвеса:

Энергетическая отрасль

Фиксация растяжек высоковольтных линий электропередач. Через отверстие в головке пропускается стальной канат для усиления устойчивости опор ЛЭП.

Стальное строительство

Соединение стальных каркасов зданий, мостов и промышленных цехов. В комплекте со шплинтом исключают самопроизвольное откручивание, повышают сейсмоустойчивость конструкций.

Машиностроение

Монтаж грузоподъемного оборудования, конвейерных лент и узлов с системами подвеса и тяги.

3. Ключевые геометрические параметры

Стандартизированные размеры гарантируют полную взаимозаменяемость изделий разных производителей. Основные контролируемые характеристики:

1. Диаметр резьбы: линейка M5–M48 с разным шагом резьбы под разные нагрузки;

2. Размеры головки: ширина под ключ S, высота головки k, диаметр сквозного отверстия d1 (например, для болта M10 ширина под ключ 17 мм, диаметр отверстия 3,2 мм);

3. Длина стержня резьбы: от 16 до 300 мм под разную толщину соединяемых деталей.Все типоразмеры разделены на предпочтительные и непредпочтительные для упрощения логистики и складского учета.

4. Материалы и механические характеристики

Материал изготовления

Углеродистая и легированная сталь, баланс высокой прочности и доступной стоимости для оптовых закупок.

Классы прочности

Новая редакция стандарта исключила класс 9.8, оставив актуальные для современной индустрии маркировки:

• Класс 8.8: предел прочности на растяжение 800 МПа;

• Класс 10.9: предел прочности на растяжение 1000 МПа, сверхпрочное исполнение для тяжелонагруженных узлов.

Виды антикоррозионной обработки

Стандартные варианты покрытия для эксплуатации на открытом воздухе и во влажных цехах: обычная оцинковка, горячее цинкование, дакромет.

5. Технология производства и контроль качества

Основные производственные этапы

Холодная высадка головки, накатка или нарезка резьбы, сверление сквозного отверстия в головке, термообработка (закалка + отпуск) для достижения заданной прочности.

Правила проверки

Проводятся типовые и выборочные испытания: контроль геометрических допусков, испытания на растяжение, осмотр поверхности на дефекты.

Маркировка

Каждый болт имеет гравировку типоразмера, класса прочности и кода производителя для полной прослеживаемости партии.

6. Обновления актуальной редакции стандарта по сравнению с версией 1988 года

1. Разделение размерных таблиц на предпочтительные и непредпочтительные типоразмеры, упрощает подбор крепежа проектировщиками;

2. Обновлен линейка классов прочности под задачи легковесного современного оборудования;

3. Четко прописаны ссылки на сопутствующие нормативы GB/T 5782 (общие требования к болтам) и GB/T 5278 (размеры шплинтовых отверстий), формируют единую систему стандартизации крепежа.
