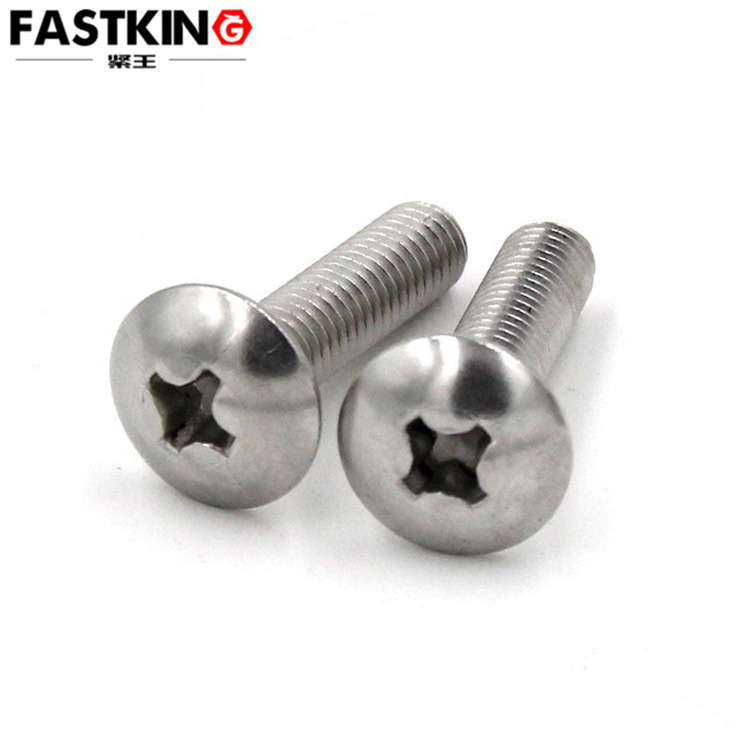

Винты с широкой плоской головкой JISB1111T

Запрос цены онлайн

1. Конструктивные параметры и стандарт

Винты JISB1111T отличаются уникальной формой широкой тонкой головки, регламентированы японским промышленным стандартом JIS B1111T, также совместимы с GB/T 823, ISO 7045.Основные конструктивные особенности:

1. Форма головки: широкая, сверхтонкая с плавными скругленными краями. Для сравнения: винт M4 стандартной круглой головки имеет диаметр 8 мм, высоту 2,5 мм; аналог JISB1111T — диаметр 12 мм, высота всего 1,8 мм. Плоское основание равномерно распределяет нагрузку при затяжке.

2. Шлиц: крестовой типа PH (PH1 для M2-M3, PH2 для M4-M5, PH3 для M6), удобен для ручного инструмента и автоматических закруток, не требует точной ориентации.

3. Резьба: метрическая крупная шаг, диапазон диаметров M2–M6, длина стержня 5–30 мм, класс точности резьбы 6g. По запросу изготавливают мелкий шаг резьбы для сверхточных узлов.

2. Ключевые эксплуатационные преимущества

3. Основные сферы применения

Бытовая техника

Панели кондиционеров, корпусы стиральных машин, крышки мультиварок. Рекомендация: M3×8, M4×10; нержавейка AISI304 для влажных зон, оцинкованная углеродистая сталь для сухих помещений. Широкая головка не повреждает пластиковые корпуса.

Мебель и товары для дома

Дверцы шкафов, пластиковые ящики, деревянные перегородки. Размеры M4×12, M5×16; цветное цинкование для сухой мебели, нержавейка для кухонной мебели. Предотвращает растрескивание ДСП и массива дерева.

Электронное оборудование

Корпусы роутеров, планшетных чехлов, миниатюрных датчиков. Размеры M2×6, M3×8; черное оксидирование или пассивация, тонкая головка не создает помех компактной конструкции устройств.

Легкая промышленность

Игрушки, канцелярские принадлежности, подарочные коробки. Малые длины 5–6 мм, недорогая оцинкованная сталь для массового производства, скругленные края исключают травмы.

4. Правила подбора и монтажа

1. Подбор по материалу основания

• Мягкие материалы (пластик, дерево): выбирать максимальный диаметр головки для распределения нагрузки;

• Тонкие детали (толщина ≤5 мм): короткая длина стержня 5–10 мм, чтобы не протыкать изделие насквозь;

• Твердый тонкий металл: можно взять средний диаметр головки для баланса прочности и внешнего вида.

2. Совместимость инструментаСтрого подбирать бит PH под диаметр винта, иначе шлиц сотрется при массовой сборке.

3. Контроль крутящего моментаНе перетягивать мягкие основания: M3 ≤ 3 Н·м, M4 ≤ 5 Н·м, достаточно затянуть до упора и довернуть на четверть оборота.

4. Выбор материала и покрытия

• Сухое помещение: углеродистая сталь с белым или цветным цинкованием (низкая стоимость);

• Влажная среда (кухня, улица): нержавеющая сталь AISI304 с пассивацией;

• Декоративные узлы: черное оксидирование для сдержанного дизайна.

5. Отличия от похожих типов винтов

1. JISB1111T широкая плоская головка: большой диаметр, малая высота, не требует зенковки, подходит для мягких материалов;

2. Стандартные круглые винты GB67: меньшая площадь опоры, риск продавливания пластика;

3. Потайные винты GB819: нужна предварительная зенковка, увеличивает трудоемкость монтажа.
