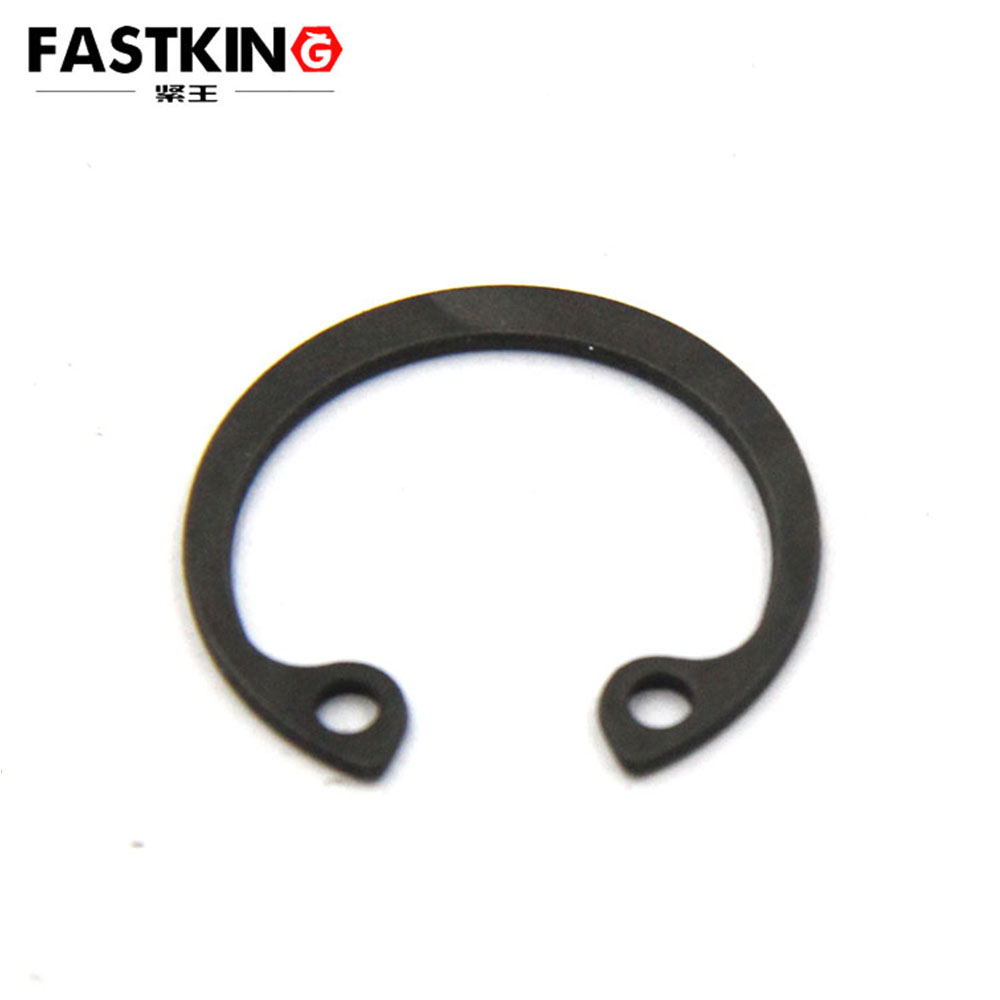

Стопорное кольцо для отверстий DIN 472

Стопорное кольцо для отверстий DIN 472

Стопорное пружинное кольцо для отверстий по стандарту DIN 472 (аналог GB/T 893.1) — наиболее распространённый тип осевых фиксаторов. Устанавливается в канавку внутри отверстия и надёжно удерживает детали от осевого смещения.

Принцип работы

Посадка с натягом: наружный диаметр кольца в свободном состоянии на 0,1–0,5 мм больше диаметра отверстия (например, для отверстия M10 наружный диаметр кольца составляет 10,2–10,3 мм). При монтаже кольцо сжимается специальными клещами, а после установки в канавку возвращается к исходной форме и плотно прилегает к стенкам — беззазорная фиксация, устойчивая к вибрации.

Материалы

Пружинная сталь 65Mn и нержавеющая сталь 304 с высоким пределом упругости; для автомобильных узлов — высокопрочная пружинная сталь.

Применение

Бытовая техника (фиксация узлов стиральных машин), автомобильные компоненты (тормозные цилиндры), электроинструменты, промышленное оборудование. Для отверстий малого диаметра (до 15 мм) применяются узкогубые внутренние клещи; после установки зазор между кольцом и канавкой контролируется щупом (не более 0,02 мм).
