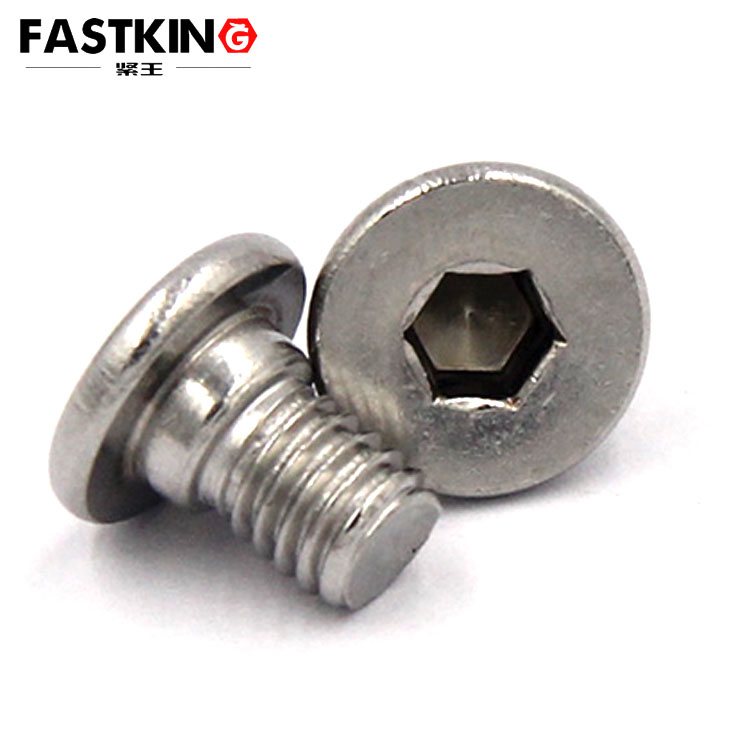

Ступенчатые винты с круглой головкой и внутренним шестигранником

Ступенчатые винты с круглой головкой под шестигранный ключ

Данные специальные крепежные элементы сочетают функцию фиксации, точного позиционирования и сопротивления сдвигу, широко применяются в точном машиностроении, автопроизводстве и производстве пресс-форм.

Конструктивные особенности

1. Круглая панельная головкаПлавные скругленные края выглядят эстетично при открытом монтаже, снижают концентрацию напряжения и риск разрыва головки. Углубление под внутренний шестигранник обеспечивает большую площадь контакта для передачи крутящего момента, равномерное распределение нагрузки без проскальзывания. Подходит для многократной сборки и демонтажа в стесненных пространствах.

2. Ступенчатая гладкая часть (основная отличительная черта)Гладкий участок без резьбы отвечает за точное позиционирование деталей, принимает на себя все сдвиговые нагрузки и защищает резьбу от повреждений при монтаже. Высота ступени строго регулирует толщину скрепляемых элементов, исключает чрезмерное затягивание или слабое соединение.

3. Резьбовая частьСоответствует стандартам ISO, DIN, ГБ, полная взаимозаменяемость. Длина резьбы составляет 40–60% от общей длины винта, небольшая фаска на конце упрощает попадание в резьбовые отверстия.

Размеры, материалы и обработка поверхности

Стандартная резьба M3–M12, диаметр ступени на 0,5–1 мм больше диаметра резьбы, высота ступени равна толщине скрепляемых заготовок. Виды посадки: зазорная для массовой сборки, переходная для точных устройств, прессовая для сверхточного фиксирования.Материалы и классы прочности:

• Углеродистая сталь 1022, класс 8.8 – обычное оборудование внутри помещений

• Легированная сталь 40Cr, классы 10.9 / 12.9 – высокие нагрузки и вибрации

• Нержавейка 304 (A2-70), 316 (A4-80) – влажные и химически агрессивные среды

• Титановый сплав – авиация, медицинское оборудование, легкость и прочностьВарианты покрытия: оцинкование, никелирование, чернение, дакромет, пассивация нержавейки под разные условия эксплуатации.

Сферы применения

Точные измерительные приборы и оптика, двигатели и подвески автомобилей, серверное и телекоммуникационное оборудование, литьевые и штамповочные пресс-формы, суставы промышленных роботов. Обеспечивают стабильное позиционирование при постоянных вибрациях и ударных нагрузках.

Рекомендации по подбору и монтажу

1. Допуск высоты ступени контролируется в пределах ±0,1 мм, отверстие под ступень подбирается под нужную посадку.

2. При закручивании нескольких винтов используйте диагональный порядок для равномерного распределения усилия.

3. При постоянной вибрации используйте пружинные шайбы или фиксатор резьбы; при высоком крутящем моменте применяйте смазку.

4. Материал и класс прочности выбирайте в зависимости от нагрузки и среды эксплуатации.

Итог

Ступенчатые винты с круглой головкой – универсальный крепеж, одновременно выполняющий фиксацию, ограничение толщины и сопротивление сдвигу. Незаменим для массовой точной сборки в автомобильной, пресс-формной и робототехнической отрасли.
