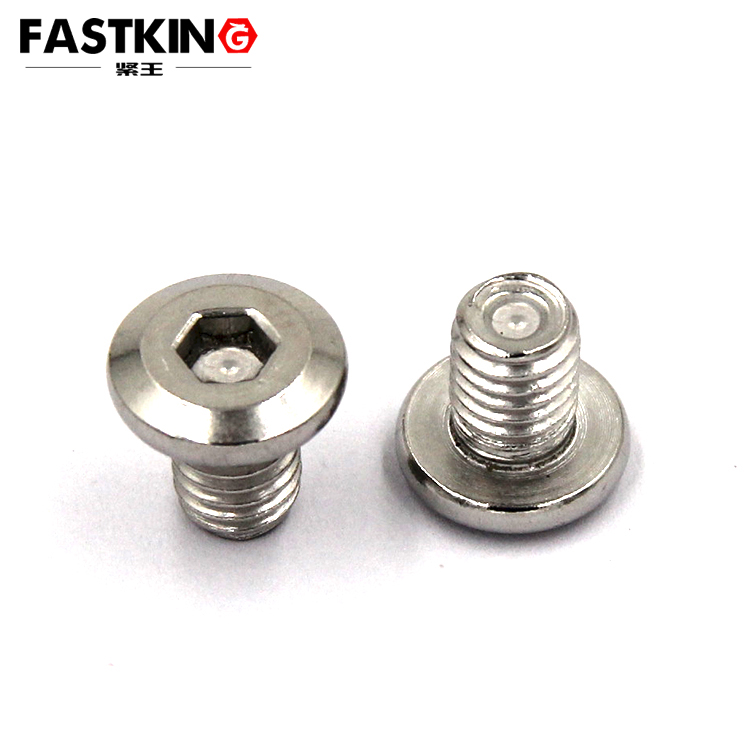

Винты с цилиндрической головкой и фаской, внутренний шестигранник, двустороннее соединение

Винты с фаской на головке и внутренним шестигранником для взаимного фиксирования

Данные крепежные изделия изготовлены по стандартам DIN 912 / ISO 4762 с улучшенной конструкцией для точной и надежной сборки промышленного оборудования.

Конструктивные преимущества

1. Фаска по краю головкиСкругленная кромка убирает острые края, исключает царапины деталей и травмы персонала, придает аккуратный вид для открытого монтажа. Фаска распределяет нагрузку, снижает концентрацию напряжения и риск трещин, облегчает ввод шестигранного ключа, ускоряя сборку.

2. Углубление под внутренний шестигранникСтандартные размеры под ключ, фаска у входа снижает износ инструмента, достаточная глубина гарантирует передачу большого крутящего момента без проскальзывания, скругленное дно оптимизирует распределение сил.

3. 45-градусная фаска на конце резьбыУпрощает попадание в глухие резьбовые отверстия при монтаже, защищает края резьбы от ударов, снижает сопротивление при закручивании.

Параметры резьбы и классы прочности

Стандартная метрическая резьба M3–M12 с фиксированным шагом. Допуски резьбы: 6g для обычной сборки, 6h для высокой точности, 5g/6g для сверхточных механизмов. Стандартный треугольный профиль 60°, скругленное дно резьбы увеличивает сопротивление усталости.Классы прочности и материалы:

• 8.8, 10.9, 12.9: среднеуглеродистая и легированная сталь для высоких нагрузок

• A2-70 (сталь 304), A4-80 (сталь 316): нержавейка для влажных и агрессивных сред

Сферы применения

Точные станки ЧПУ, литьевые и штамповочные пресс-формы, автомобильные двигатели и подвески, серверное и телекоммуникационное оборудование, промышленные роботы, легкие авиационные конструкции. Подходят для работы с вибрациями, точной фиксации и открытого монтажа.

Рекомендации по подбору и эксплуатации

1. Подбирайте класс прочности под нагрузки: внутри помещений оцинкованная сталь, коррозионные среды – нержавейка, высокая температура – специальные легированные марки.

2. Длина соединения рассчитывается так, чтобы длина зацепления резьбы была минимум в 1,5 раза больше диаметра винта, учитывайте толщину шайб и скрепляемых деталей.

3. Затягивайте динамометрическим ключом по нормативам; при постоянной вибрации используйте плоские и пружинные шайбы или фиксатор резьбы. При высоком крутящем моменте применяйте смазку для снижения трения.

Итог

Винты с фаской на головке и внутренним шестигранником – универсальный высокопрочный крепеж для всех отраслей промышленности. Улучшенная конструкция снижает напряжение, ускоряет монтаж, сочетает эстетичный внешний вид и долговечность при тяжелых эксплуатационных нагрузках.
